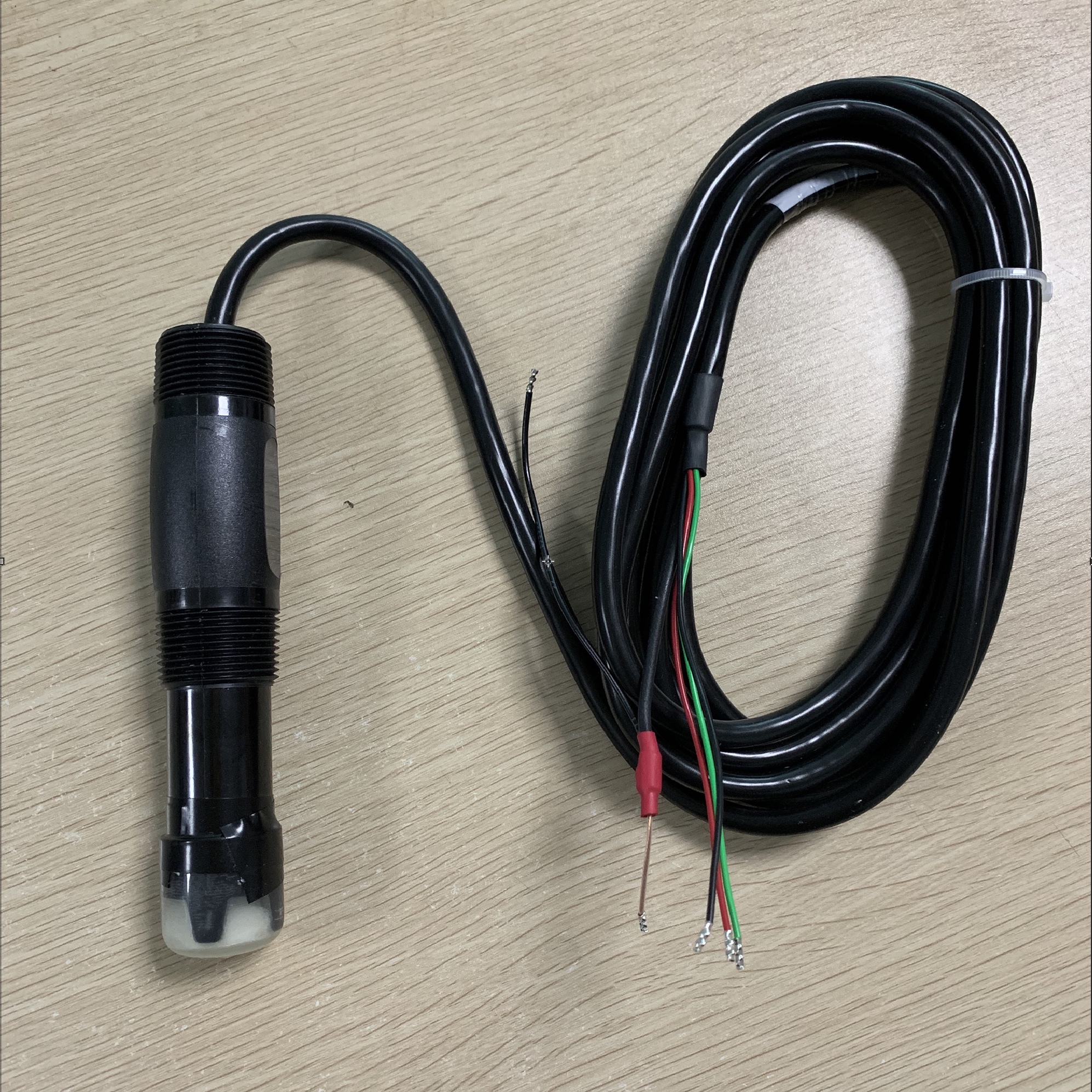

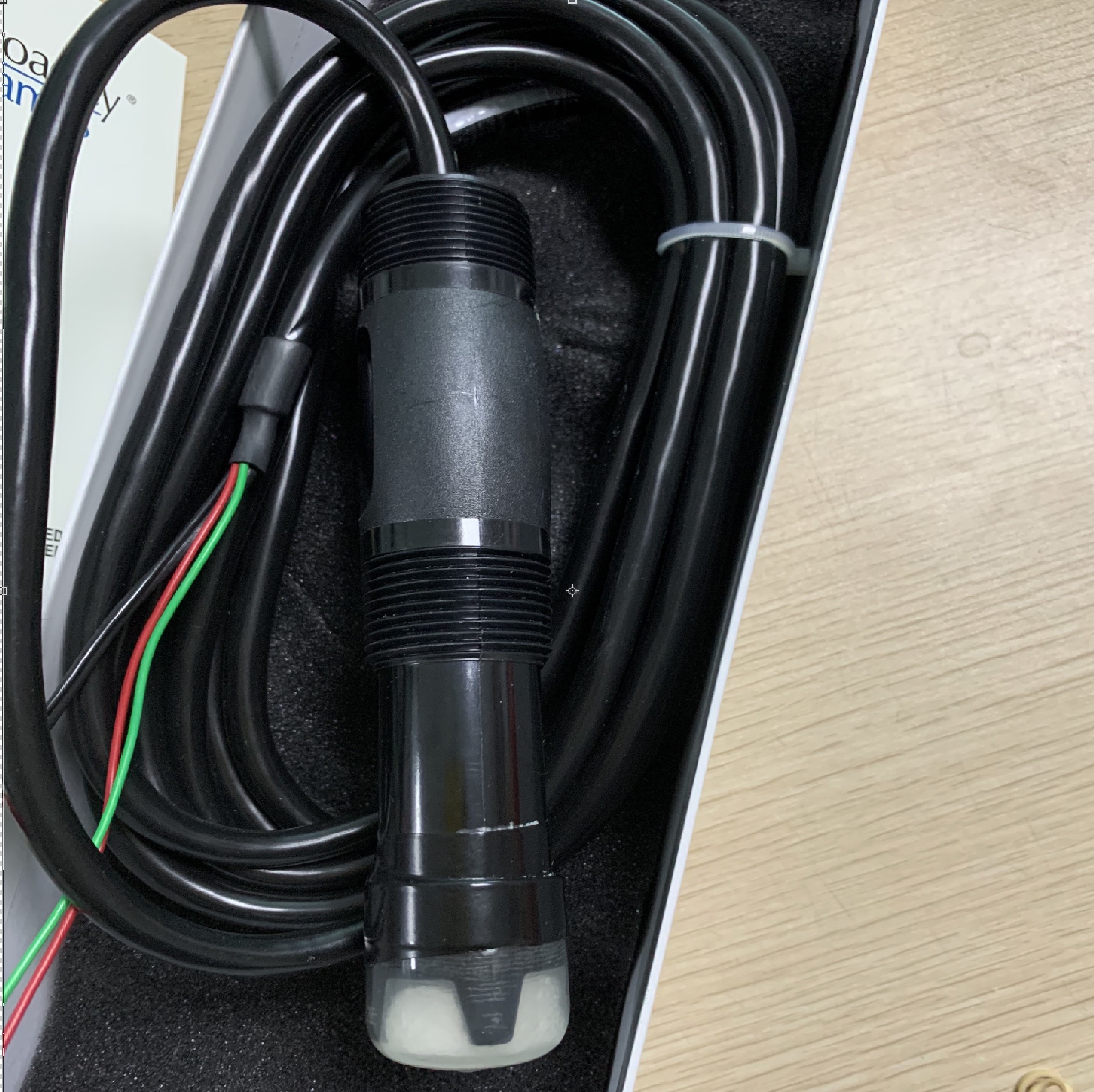

Broadley-James S420在线过程检测pH电极

产品中心 > 在线pH/ORP/溶氧电极 > Broadley-James S420在线过程检测pH电极

Broadley-James S420在线过程检测pH电极

S420系列pH/ORP电极专门设计用于恶劣的工业过程在线pH检测,它结构牢固,采用双阶参比电极设计,耐污染能力强。电极自带螺纹,安装方式灵活;电极体材质为耐腐蚀的Ryton(PPS);参比隔膜为多孔Teflon或陶瓷。用户可选带温度探头,也可选带玻璃头保护罩的pH电极,以免打碎玻璃薄膜。也可提供ORP电极。
分享到:

ProcessProbe™

Broadley-James S420在线过程检测pH电极

S420系列pH/ORP电极专门设计用于恶劣的工业过程在线pH检测,它结构牢固,采用双阶参比电极设计,耐污染能力强。电极自带螺纹,安装方式灵活;电极体材质为耐腐蚀的Ryton(PPS);参比隔膜为多孔Teflon或陶瓷。用户可选带温度探头,也可选带玻璃头保护罩的pH电极,以免打碎玻璃薄膜。也可提供ORP电极。

常用型号有:

S420-RT330-A10FF

标配3/4英寸螺牙

S420-GT33H-N10FF

Pt1000温补和接地电缆

Broadley-James S420在线过程检测pH电极

技术参数:

pH量程:0 - 14 pH

ORP量程:±5000 mV

温度范围:0 - 105

耐压:150 psig at 100

参比电极:Ag/AgCl

液接材质:Ryton®, Teflon®,玻璃

标准电缆长:10英尺低噪音电缆

应用场合:

在线水和污水检测

安装方式:

浸入式及管路式安装

流速要求:

每秒3

输出阻抗:

< 250 MΩ at 25

液接材质:Ryton®, Teflon®,玻璃

参比隔膜:同轴环形Teflon隔膜,耐污染,表面积大,采用双阶设计,大大提高了参比电极的抗干扰能力

Broadley-James S420在线过程检测pH电极

S420系列电极选型表

订货号组成

S4

1

2

-

3

4

5

6

7

-

8

9

10

11

12



位置

说明

1-2

外观构造


00 标准插入型,配玻璃头保护档板,3/4" NPT螺牙,不能选平头,隔膜只能选T


05 标准插入型,配玻璃头保护档板,1" NPT螺牙,不能选平头,隔膜只能选T


10 标准插入型,无保护档板,3/4" NPT螺牙


15 标准插入型,无保护档板,1" NPT螺牙


20 插入深度2.6",配玻璃头保护档板,3/4" NPT螺牙,不能选平头,隔膜只能选T


25 插入深度2.6",配玻璃头保护档板,1" NPT螺牙,不能选平头,隔膜只能选T


30  插入深度2.6",无保护档板,3/4" NPT螺牙


35  插入深度2.6",无保护档板,1" NPT螺牙


77 阀动安装,配两个O形环和玻璃头保护档板,不能选平头,隔膜只能选R

3

电极体材质


R Ryton


G 接地Ryton

4

液接隔膜类型


T 同轴Teflon隔膜


R 同轴凹形Teflon隔膜

5-6

玻璃感测头


33 pH, HT-3薄膜,半球形


43 pH, HT-4薄膜,球形,适于测试pH>13,以及耐HF腐蚀


PB ORP,白金环


17 pH,普通型,平头

7

温度探头


0 不含温度探头


1 3KΩ


D Pt 100


H  Pt 1000

8

电缆类型


A 3 mm低噪同轴电缆,无温度信号


M  5 mm低噪同轴电缆,无温度信号


E 超强屏蔽电缆,含温度信号


N 超强屏蔽电缆,含温度信号及接地线

9-10

电缆长度


10 10英尺


XX 超过10英尺,请注明

11-12

电缆接头


BC BNC接头


FB BNC和焊锡头


FF 焊锡头
